Este artigo veio da observação que muitos usuários e até mesmo técnicos em informática desconheciam as características mínimas de uma fonte de computador e a correta interpretação das etiquetas da fonte. Muitos adquirem fontes pela propaganda, visual (se possuir uma ventoinha de 120mm é boa!), pela etiqueta que diz que ela é de 500w, por indicação do vendedor, etc.

Vejo que muitos escolhem a melhor placa mãe, o melhor processador, o máximo de memória Ram possível, um gabinete bonito ou modificado mas coloca em sua máquina uma fonte genérica ou de baixa qualidade. Não adianta a performance deste equipamento será prejudicada pela má escolha da fonte!

Outro ponto fundamental é a instalação elétrica que irá alimentar o computador, a fonte não fará milagres se a instalação for deficiente o resultado também o será e em muitos casos diminuirá a vida útil.

Não quero em nenhum momento gerar polêmica ou apontar qual a melhor fonte, hoje temos uma situação que a compra de equipamentos eletrônicos vai da sorte, isso mesmo muita sorte, pois além de poucos fabriantes terem um bom controle de qualidade, projeto refinado, temos as falsificações que enganam até mesmo pessoas experientes, assim as dicas e informações neste artigo servirão para evitar erros por desconhecimento de informação. Na dúvida sempre procure um profissional competente.

Como sabemos todos os equipamentos elétricos possuem especificações elétricas, as mais comuns e que todo mundo se lembra na hora da compra são as de entrada de AC: 110 v ou 220 v.

Mas muitos desconhecem que não devemos observar somente a entrada e sim a saída da fonte, hoje em dia 70% dos defeitos ao qual sou chamado a fonte está envolvida, quer seja por queima ou funcionamento errático: Liga quando quer, reinicializações constantes, telas azuis, travamentos, etc.

O computador é um equipamento praticamente todo baseado em energia elétrica, assim caso haja problemas nesta ou má qualidade da energia elétrica fornecida pela fonte seu funcionamento será prejudicado.

Para que serve a fonte?



A energia elétrica é fornecida pelas concessionárias com a tensão alternada de 110 v ou 220 v dependendo da localidade, mas o computador não usa estas tensões e sim valores mais baixos e com tensão continuas de: 3,3 v, 5 v, 12 v e tensões negativas: - 5 v, - 12 v.

Mas além de tensão temos que ter intensidade ou amperagem, de nada adianta termos uma linha com uma tensão de 12 v mas com pouca amperagem, não será capaz de movimentar motores por exemplo, assim a fonte do computador tem a função de rebaixar a tensão de 110 v ou 220 v para as tensões usadas no computador e converter as tensões de alternada para continua e com qualidade e intensidade.

Seu projeto deve prever proteções contra sobrecarga das linhas, assim em caso de algum curto nestas a proteção desliga a fonte evitando miores danos. Outra proteção é a regulação da saida da fonte, percebendo qualquer anomalia esta se desarma.

Normalmente usamos uma tolerância de 5% nas saídas da fonte:

Mínima
Tensão
Máxima
3,13v
3,3v
3,46v
4,75
5v
5,25v
11,40v
12v
12,60v
-5,25v
-5v
-5,25v
-11,40
-12v
-12,60v



Hoje no mercado temos duas definições:

Fonte Genérica e Fonte de Potência Real.

Fonte Genérica



Fonte genérica normalmente é de fabricantes desconhecidos, muito baratas e com projeto que visa o custo e não a performance. Além de possuir projeto deficiente, uso de componentes de baixa qualidade, componentes sub-dimencionado ou no limite de operação induz o comprador com uma etiqueta que promete mais W do que realmente fornece.

Todo equipamento eletrônico possui uma faixa de operação segura ou estável e picos de potência, quer dizer que por algum tempo o circuito permite fornecer o dobro de potência, mas por pouco tempo. Se o tempo for prolongado o circuito que não foi projetado para isso se degradará e em casos extremos pode queimar. É comum vermos fontes que prometem 450w ou mais, mas na realidade são fontes de 200w.

Outro fato que merece destaque é que muitas fontes possuem linhas de 3,3v e 5v com alta amperagem e a linha de 12v baixa ou com menos de 15A, este efeito só serve para mascarar a soma final das potências, pois na realidade a linha que necessitava mais potência fica abaixo do que o hardware exige atualmente, por exemplo: Hoje em dia as placas de vídeo exigem uma linha de 12v com 18A.

Potência Real



Já a fonte de Potência Real conta com fabricantes reconhecidos, é mais cara e possui um projeto refinado tanto na conversão de AC/DC como na filtragem deste. Possuem normalmente maior e melhor dissipação do calor gerado quer seja por meio de dissipadores passivos de alumínio de maior diâmetro ou peso ou por adição de ventoinhas extras ou de maior diâmetro.

Devido ao fato de haver maior peso pelo uso de radiadores de calor melhor dimencionados, muitos compram a fonte sobrepesando-as, claro que isso não pode ser um motivo de escolha, mas é impressionante a diferença de peso de uma boa fonte para uma genérica...

Mas atenção:

Por ter um circuito e projetos bem dimencionados possuem limites de consumo que caso ultrapassados podem desarmar por proteção, por exemplo: Um computador possuia uma fonte de 350w reais e que funcionava perfeitamente, mas o usuário adquiriu uma placa de vídeo off board que ultrapassou o limite de consumo desta fonte e o computador passa a reiniciar ou até mesmo desligar.

Problemas na fonte?

Não ela está sobrecarregada e desarmando por proteção e precisa ser trocada. Antes de trocarmos o hardware temos que avaliar se a fonte aguentará o consumo extra. A fonte é a base do computador e de preferencia deve possuir uma folga de 20%:

O hardware consome 300w com mais 20% de folga seria aconselhável uma fonte de 360w, mas comercialmente o modelo mais próximo será 400w.

Mas estas denominações só vemos na teoria, pois na prática a história é que temos de tudo:

Fontes de fabricantes conhecidos que são ruins, fabricantes desconhecidos que possuem um bom projeto e são boas, "pseudo" fonte reais que dizem que são reais e não são...

Conhecendo as Etiquetas



Infelizmente não existe uma regulamentação por parte do INMETRO para as fontes, pessoalmente acho uma falta de consideração com os consumidores, pois um equipamento tão utilizado domesticamente e comercialmente não possui normas, o engraçado é que o cabo de força possui certificação e a fonte não...

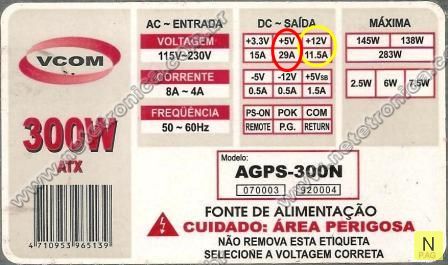

Abaixo temos o exemplo de várias etiquetas usei as cores que utilizamos em informática para as linhas:

Vermelho para a linha de 5 V

Amarelo para a linha de 12 v

Escolhi estas duas não porque as demais não sejam importantes, mas estas são as mais utilizadas:

A linha de 5 V para dispositivos usb tais como: celulares, mp3, câmeras fotográficas, hdd portátil, etc. Quem já não viu Mp4 que carregam pelo próprio cabo usb?

A linha de 12 v que alimenta: processador, hdd, drivers óticos, placa de vídeo, etc.

Assim quanto mais intensidade (A) tivermos nestas linhas melhor:

Nesta Advanced modelo FX 400 ATX LPSW2 a etiqueta está bem explicada:

+5v: Potência nominal de 21A e de pico: 26A

+12v: Potência nominal de 12A e de pico: 14A



Dicas para Escolha da Fonte



Pessoalmente sempre aconselho que computadores apartir do Pentium 4 e AMD 2600+ e que não possual placa de vídeo off board que devam utilizar fontes com a linha de 12 v de no mínimo 15 A, assim temos boa intensidade de corrente. Evite fontes com menos de 15 A, pois a possibilidade de travamentos é grande. Já tive casos do computador nem ligar, pois a fonte desarmou antes por proteção...

Escolha se possível fontes com duas linhas de 12 v, assim não temos sobrecarga desta, caso possua placa de vídeo offboard, a corrente da linha de 12v deve ser mais alta, neste caso veja nas especificações técnicas da placa de vídeo qual o recomendável, normalmente é entorno de 18A.

Se possível escolha fontes bem ventiladas e com ventoinhas grandes, assim você além de ter a certeza dela trabalhar bem refrigerada, ajuda na dissipação de calor do gabinete:

Abaixo o esquema correto de ventilação do gabinete:

Conclusão



Desconfie de preço muito baixo, fontes de boa qualidade não saem por menos de R$ 100,00.

Somente adquira fontes de fabricantes conhecidos tais como: Coolermaster, Seventeam, Thermaltake, entre outros.

Antes de comprar cheque a real necessidade do seu hardware, existem sites que calculam use a pesquisa do google: power supply calculator. Não esqueça de colocar uns 20% de folga.

Na dúvida use a pesquisa do google para saber se a fonte possui muitas reclamações e sempre procure informações com profissionais e não com leigos, pois podem ter boa vontade, mas não possuem conhecimentos técnicos.



Luiz Cláudio

Atualizado e Revisado em 07.01.2011
